폐쇄형배전반 사진 및 용도
제품용도
특고압을 수전하여 변환, 이후 건물 내 필요 전기기계기구 전원을 배전해 주는 전력설비 입니다.
저희 (유)대진엔지니어링의 배전반은 수배전 계통의 감시 제어 및 보호를 위해 우수한 기능과 안전성을 고려하여 디지털 계측기를 비롯한 제어기능을 갖추어 설계 제작됩니다.
개요
폐쇄형 배전반은 고·저압 전력을 효율적으로 분배하고 제어하기 위한 장비로, 모든 전기 회로와 기기를 금속 외함(Enclosure) 내부에 수납하여 외부 접촉 및 사고를 방지 하도록 설계된 배전 설비 입니다. 주로 산업 플랜, 빌딩 발전소, 데이터 센터, 공공 인프라등에 적용됩니다.
주요 특징
안정성전 회로가 금속 외함으로 완전히 밀폐되어 있어 감전 및 단락 사고 방지
신뢰성절연 성능 및 내전압 특성이 우수하며, 불필요한 이물 유입 차단
유지보수 용이모듈식 구조로 구성되어 각 회로의 점검·교체가 용이
공간 효율성컴팩트한 설계로 설치 면적 최소화
확장성부하 증가시 모듈 추가 설치가 용이
디자인 및 환경 대응방진·방수(IP 등급), 내진·내열 구조 가능
주요 구성
수전반(Main Receiving Panel)
변압기 또는 발전기에서 공급받은 전원을 분배
분전반(Distribution Panel)
각 부하(조명, 동력, 설비 등)로 전력 분배
계측·보호 장치
전류, 전압, 전력, 고장 검출, 과전류 차단기 등 내장
제어 및 통신 장치
전력 모니터링, 원격 제어, 자동 절체 기능 포함 가능
전용 분야
발전소 및 변전소
산업 플랜트 및 제조 공장
대형 빌딩, 병원, 학교, 데이터센터
철도·터널·공공 인프라 설비
선택 사양
자동절체반(ATS) 기능 포함
통신(PLC, Modbus, Ethernet) 기반 원격 감시
누전·과전류·지락 보호 릴레이 탑재
모듈형 MCC (Motor Control Center) 구성
기대 효과
☑️ 안정성 향상감전 및 화재 사고 예방
☑️ 설비 신뢰성 확보전력 품질 안정화
☑️ 유지보수 효율화운영비 절감
☑️ 스마트 전력 관리 시스템 연동가능

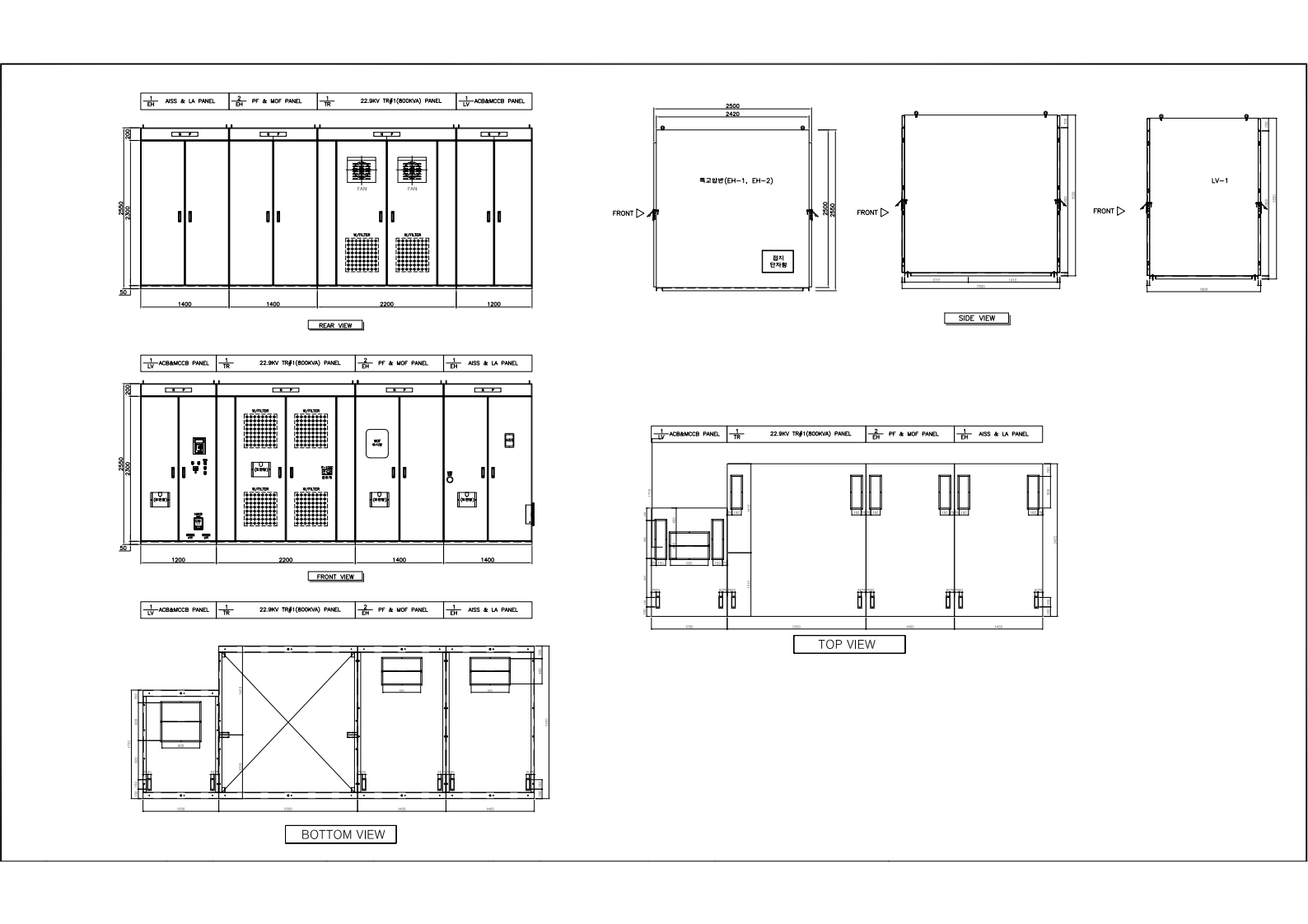

설계 도면
제품 안내
| 제품 품목 | 물품식별번호(3자단가) |
|---|---|
| 폐쇄형배전반, 대진엔지니어링, DJENG-열반형-S | 24947415 |
※ 상기 사양은 현장 조건 및 설계에 따라 변동될 수 있습니다.

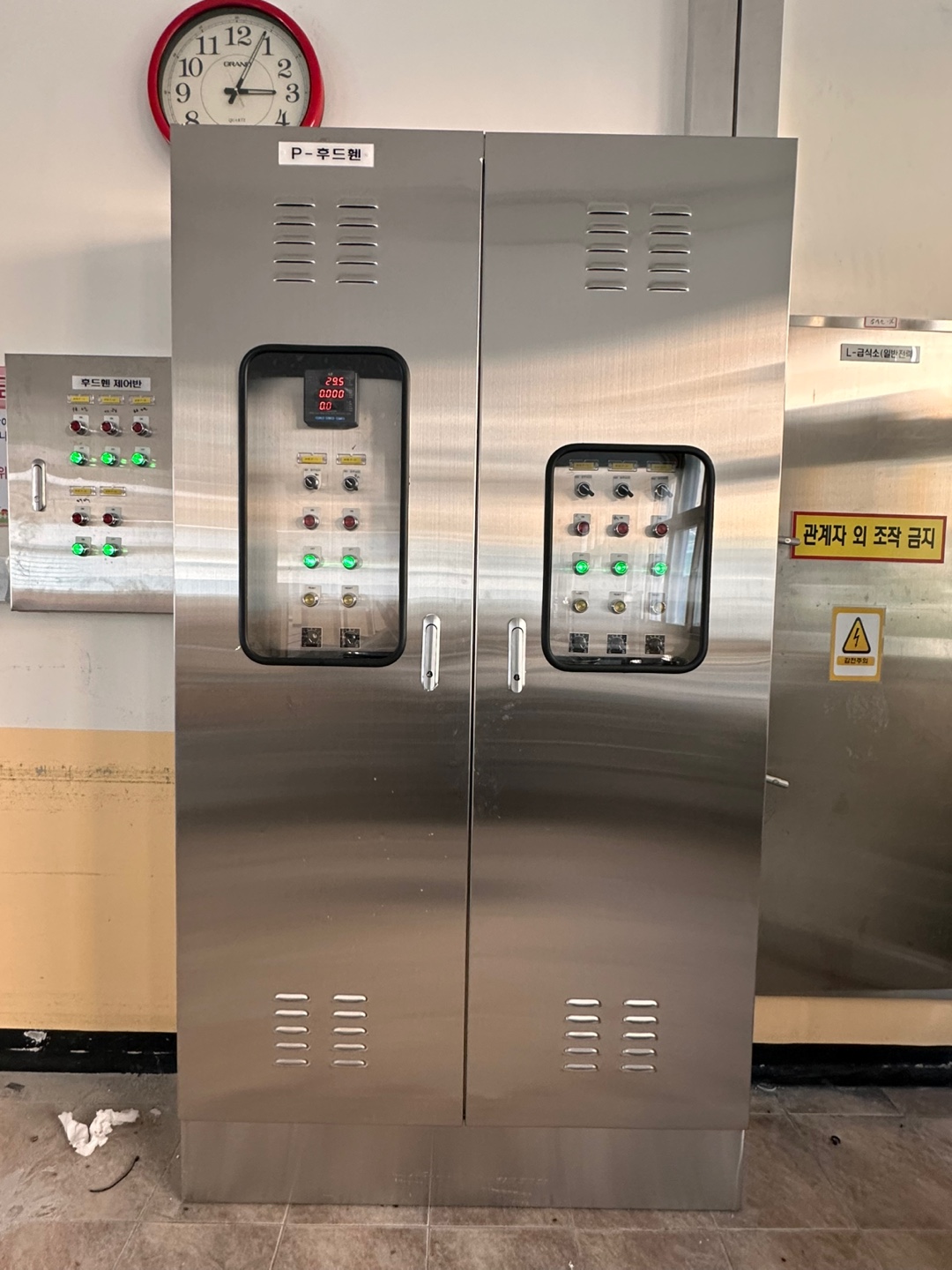

분전반 사진 및 용도
제품 용도
수전된 고압을 변전하여, 각종 건물 및 산업설비에 안정적으로 전원을 공급하는 배전 설비입니다.
개요
분전반은 수전설비에서 공급받은 전력을 각 부하(조명, 동력, 콘센트 등)에 안전하고 효율적으로 분배하기 위한 핵심 전력 제어 장치입니다. 각 회로에 차단기, 보호기기 및 계측기를 설치하여 과전류, 누전, 단락 등 전기적 이상을 신속히 차단하며, 안정적인 전력 공급과 설비 보호를 실현합니다. 당사는 다년간의 제작 경험과 기술력을 바탕으로 고품질, 고 신뢰성의 분전반을 제공합니다.
주요 특징
안전성 강화 회로별 보호기기 내장으로 전기 사고를 예방하고, 운전자의 안전을 보장합니다.
유지보수 용이 모듈형 구조를 적용하여 회로의 점검 및 교체가 간편합니다.
컴팩트한 설계 효율적인 내부 배치로 설치 공간을 최소화하였습니다.
신뢰성 높은 전력 분배 부하별 전류 불균형을 최소화하고, 안정적인 전력 품질을 유지합니다.
스마트 기능 적용 가능 전력감시, 데이터 통신(Modbus, Ethernet 등) 기능을 통해 원격 모니터링 및 제어가 가능합니다.
고품질 외함 제작 내식성 및 내환경성이 우수한 강판재 외함을 사용하며, 고객 요구에 따라 IP 등급, 재질, 색상 선택이 가능합니다.
주요 구성
정격전압 AC 220/380V, 3상 4선식
정격전류 100A ~ 2000A
주파수 50/60Hz
절연 내전압 AC 1000V
보호등급 IP30 ~ IP54 (옵션 선택)
외함 재질 냉연강판, 알루미늄, 스테인리스 (분체도장)
설치 형태 벽부형(Wall Type) / 자립형(Free Standing Type)
냉각 방식 자연 통풍식 또는 강제 통풍식
적용 분야
산업 플랜트 및 제조 공장
빌딩, 병원, 학교 등 건축물 전력 설비
데이터센터 및 IT 인프라 시설
상업시설, 공공기관 전력 제어 시스템
선택 사양
자동 절체기(ATS) 기능
전력감시시스템(EMS, PMS) 연동
스마트 미터, IoT 통신 모듈
SPD(서지 보호 장치) 및 절연감시장치(IMD)
디지털 계기, LED 표시등, 경보 시스템
기대 효과
☑️ 전력 품질 안정화 및 공급 신뢰성 향상
☑️ 전기 사고 예방 및 설비 보호 강화
☑️ 유지보수 효율성 향상으로 운영비 절감
☑️ 스마트 전력 관리 시스템과의 연동 가능

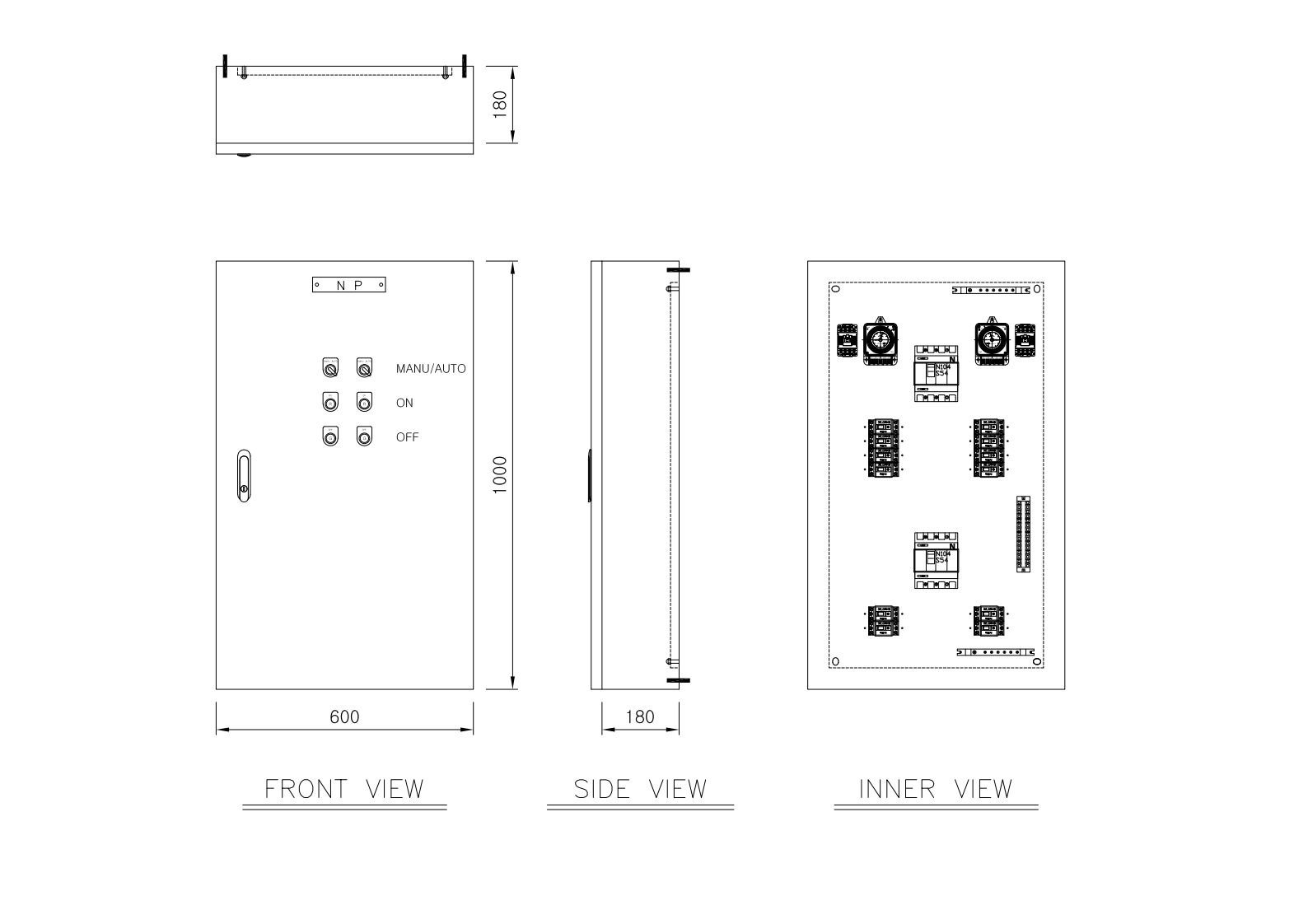

설계 도면
제품 안내
| 사양 | 정격 (24/25.8kV급) | 정격 (7.2/3.6kV급) |
|---|---|---|
| 정격 최고 전압(kV) | 24 / 25.8 | 7.2 / 3.6 |
| 정격 공칭 전압(kV) | 22.9 | 6.6 / 3.3 |
| 정격 전류(A) | 630, 1250, 2000 | 400, 600, 1250, 2000, 3150 |
| 정격 주파수(Hz) | 60 | 60 |
| 정격 단시간 전류(kA) | 12.5, 25 | 8, 12.5, 20, 25, 31.5, 40 |
| 상용주파 내전압(kV) | 50 | 20, 16 |
| 뇌임펄스 내전압(kV) | 95, 125 | 60 / 45 |
※ 상기 사양은 현장 조건 및 설계에 따라 변동될 수 있습니다.

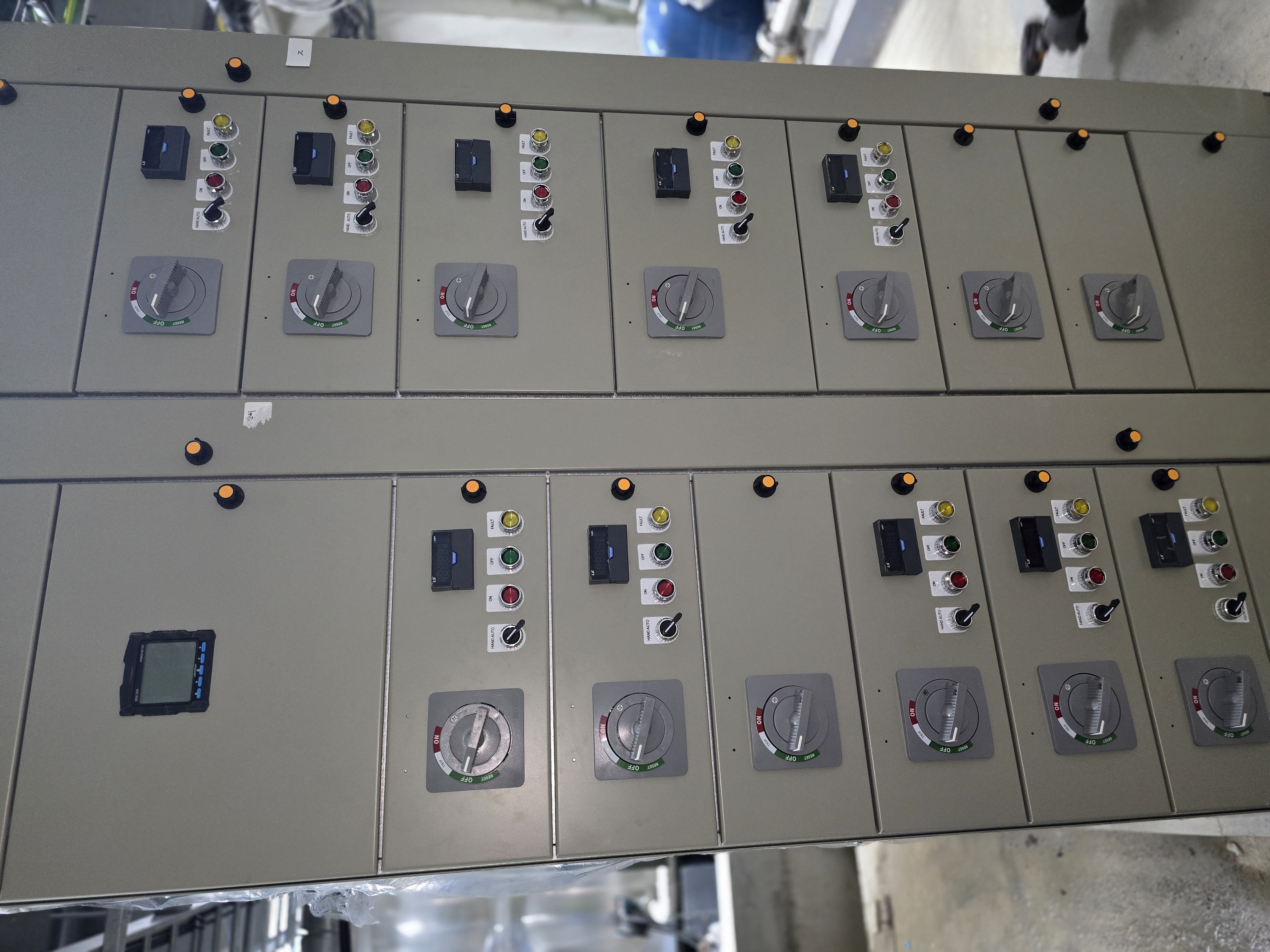

전동기제어반 사진 및 용도
제품 용도
각종 동력설비를 제어하는 장치.
기동 정지, 과부하보호, 운전여부 등을 파악할 수 있게 구성되어 있습니다.
제품 개요
전동기제어반은 각종 산업설비 및 기계 장비의 전동기를
주요 특징
안전한 전동기 제어 및 보호
과전류, 결상, 지락 등의 이상 시 자동 차단 및 보호 기능 제공
다양한 기동 방식 지원
직입기동, Y-Δ 기동, 리액터기동, 인버터제어(VFD), 소프트스타터 등 다양한 운전 모드 적용 가능
유지보수 편의성 향상
모듈형 구조로 회로별 점검 및 부품 교체 용이
스마트 제어 기능
PLC, HMI, 통신(Modbus, Ethernet, Profibus 등)을 통한 자동제어 및 원격 모니터링 가능
고품질 외함 및 안전 설계
내식성 강판 외함 사용, IP 등급 적용으로 산업 환경에 최적화
주요 구성
주회로부
차단기(ACB/MCCB), 마그네틱 컨택터(MC), 열동계전기(TOR), 퓨즈 등
제어회로부
릴레이, 타이머, 푸시버튼, 표시등, 인터록 회로 등
계측 및 보호장치
전류계, 전압계, 전력계, 지락검출기, SPD
자동제어장치(선택)
PLC, 인버터(VFD), 소프트스타터, HMI 등
기본 사양
정격전압
AC 220/380/440V, 3상 3선식 또는 4선식
정격전류
100A ~ 3200A
주파수
50/60Hz
절연 내전압
AC 1000V 이상
보호등급
IP30 ~ IP54 (옵션)
외함 재질
냉연강판, 스테인리스, 알루미늄 (분체도장)
설치 형태
일체형 / 분리형 / Drawer Type (모듈형 MCC)
냉각 방식
자연 통풍식 또는 강제 통풍식
적용 분야
산업 플랜트 및 제조 설비
펌프장, 송·배수장, 정수장
냉·난방 및 공조 시스템
컨베이어, 크레인, 압축기, 송풍기 등 산업 기계
빌딩 자동제어 및 설비관리 시스템
선택 사양
인버터(VFD) 제어
PLC + HMI 일체형 자동운전 시스템
원격 감시 및 제어(EMS, SCADA 연동)
모터 보호 릴레이(MPR), 절연감시장치(IMD)
온도·습도 감시, 팬·히터 자동제어
경보 표시 및 기록 기능
기대 효과
☑️ 전동기 운전의 안정성 및 효율성 향상
☑️ 설비 보호 및 수명 연장
☑️ 에너지 절감 및 자동화 시스템 구현
☑️ 스마트 유지보수 및 원격 관리 가능

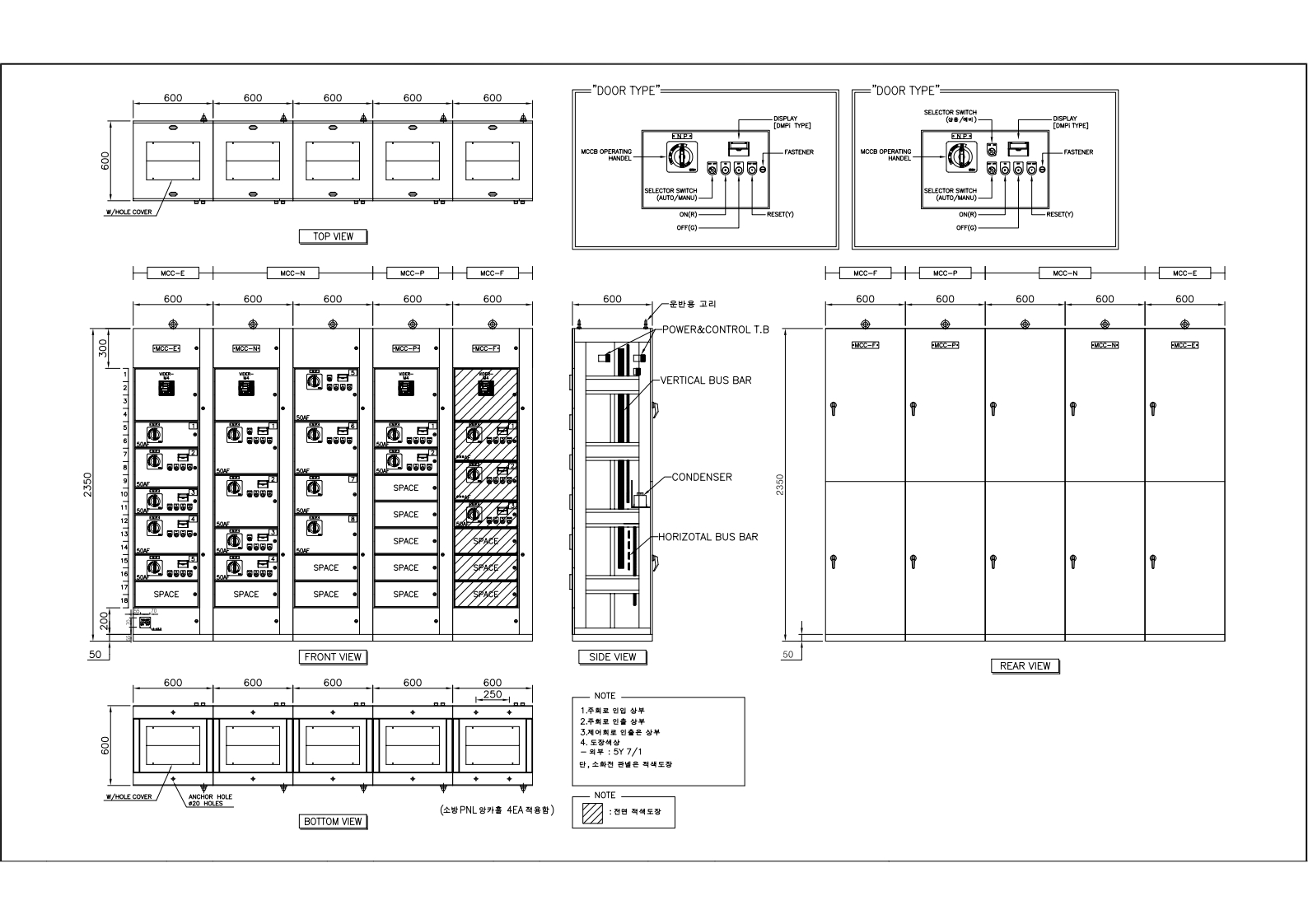

설계 도면
제품 안내
| 제품 품목 | 물품식별번호(3자단가) |
|---|---|
| 전동기제어반,DJENG-MCC-A | 224947417 |
※ 상기 사양은 현장 조건 및 설계에 따라 변동될 수 있습니다.
